Как разобрать iPhone 5 самостоятельно?

Самостоятельная разборка iPhone 5

Эта инструкция расскажет о том, как разобрать iPhone 5 дома. Делайте всё как можно аккуратнее. В iPhone 5 имеются приклеенные детали и на многих не видны крепежные винты. Если разбор происходит с усилием, значит, что то идёт неправильно.

  1. Для начала, посмотрите на iPhone 5!

     iPhone 5

     iPhone 5
  2. Разъем Lightning используется в каждом новом iPhone 5

    Разъем Lightning в новом iPhone 5

  3. Чтобы приступить к процедуре разборки айфона 5, два винта Pentalobe, выкручиваем

    выкручиваем 2 винта Pentalobe в iPhone 5



  4. Стекло с ЖК-дисплеем, чтобы снять, можно использовать присоску.

    Снимаем стекло с дисплеем iphone 5

  5. Нижний край аккуратно приподнимаем.

    приподнимаем Нижний край iphone 5

  6. У уплотнительной крышки шлейфов имеются крепежные винты. Выкручиваем их, чтобы узнать, как разобрать iPhone 5, подробнее.

    Выкручиваем крепежные винты iphone 5

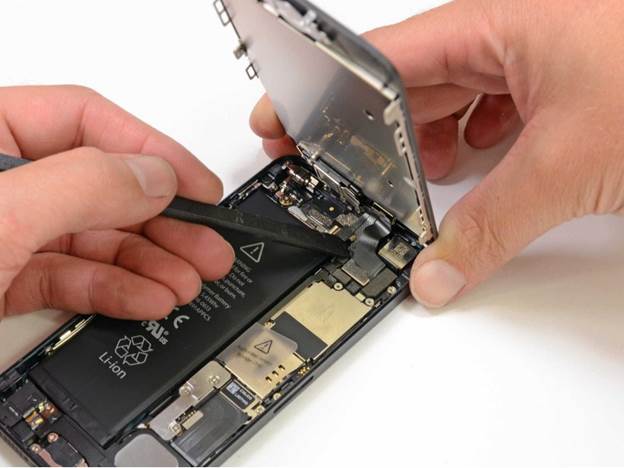

  7. Пластиковым инструментом аккуратно отсоединяем шлейфы.

    отсоединяем шлейфы iphone 5

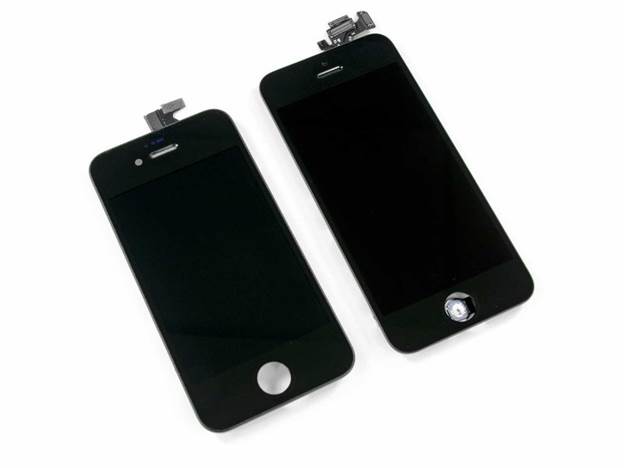

  8. Легким движением снимаем стекло с ЖК-дисплеем

    снимаем стекло с ЖК-дисплеем iphone 5

    снимаем стекло с ЖК-дисплеем iphone 5



  9. Пластиковым инструментом отсоединяем соединитель.

    отсоединяем соединитель iphone 5 пластиковым инструментом

    отсоединяем соединитель iphone 5 пластиковым инструментом



  10. Батарея iPhone 5 используется 3.7 v.

    Батарея 3.7 v в iPhone 5

  11. Пластиковым инструментом отсоединяем нижний шлейф, а так же заднюю камеру.

    отсоединение нижнего шлейфа и задней камеры iphone 5

    отсоединение

  12. Теперь выкручиваем винты.

    выкручиваем винты iphone 5
  13. Аккуратно вынимаем материнскую плату.

    вынимаем материнскую плату iphone 5

    вынимаем материнскую плату iphone 5

  14. Заднюю фотокамеру так же отсоединяем

    отсоединяем заднюю камеру iphone 5

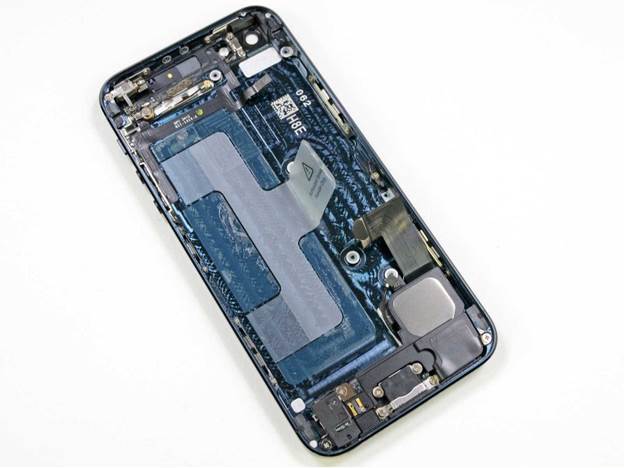

  15. Вынимаем нижний шлейф. Содержащие компоненты: микрофон, соединитель с DATA кабелем, динамик, разъем наушников, Wi-Fi и 3G антенны.

    Вынимаем нижний шлейф iphone 5

    Вынимаем нижний шлейф iphone 5

    Вынимаем нижний шлейф iphone 5

  16. Микрофон.

    Микрофон iphone 5

  17. Разные разъёмы DOCK и Lightning.

    разъёмы DOCK и Lightning iphone 5

  18. Отсоединяем вибромотор.

    Отсоединяем вибромотор iphone 5

  19. Вот ушной динамик.

    динамик iphone 5

  20. Кнопку HOME так же отсоединяем.

    Отсоединяем кнопку HOME

  21. Вот стекло без кнопки HOME

    стекло iphone 5 без кнопки HOME

  22. Защитную рамку дисплея снимаем.

    снимаем защитную рамку дисплея iphone 5

  23. Вспышку задней камеры так же отсоединяем.

    отсоединяем вспышку задней камеры

  24. Переднюю камеру вынимаем.

    снятие передней камеры iphone 5

    снятие передней камеры iphone 5

    снятие передней камеры iphone 5

    снятие передней камеры iphone 5

  25. Вот все составляющие детали iPhone 5. Разбор айфона 5 является самым простым по сравнению со всеми остальными моделями и теперь вы знаете, как разобрать его в домашних условиях.

    айфон 5 в разобранном виде
